SPI

1. 摘要与目标

SPI 是嵌入式系统中非常常见的同步串行通信接口，典型用途是让 MCU 连接 Flash、OLED、ADC/DAC、IMU、无线模块、以太网控制器等片外设备。很多初学者能调用 HAL_SPI_Transmit() 或 HAL_SPI_TransmitReceive()，但遇到读数据全是 0xFF、CPOL/CPHA 配错、片选时序不对、读寄存器多出一个空字节、DMA 接收异常时，很容易不知道问题到底在接线、时序、设备命令还是驱动流程。

本文从工程视角整理 SPI 的核心机制：先建立 SCK、MOSI、MISO、CS/NSS 四类信号的总线模型，再解释全双工移位寄存器、片选控制、四种时钟模式、寄存器访问流程，最后映射到 STM32 HAL 的阻塞、中断和 DMA 调用方式，并给出常见故障排查顺序。

本文适用于常见 MCU 作为 SPI 主机访问外设的场景，示例以 STM32 HAL 为主。本文不展开 Quad SPI / Octo SPI、SDIO、I2S、SPI NAND 完整文件系统驱动，也不把某一个具体传感器或 Flash 的命令表当作通用 SPI 规则。

学习时可以按三层模型建立理解：硬件层关注四根信号线、片选和电气连接；协议层关注时钟边沿、全双工移位和设备自定义命令；工程层再将这些流程映射到 STM32 HAL 配置、收发 API、错误码和逻辑分析仪波形。

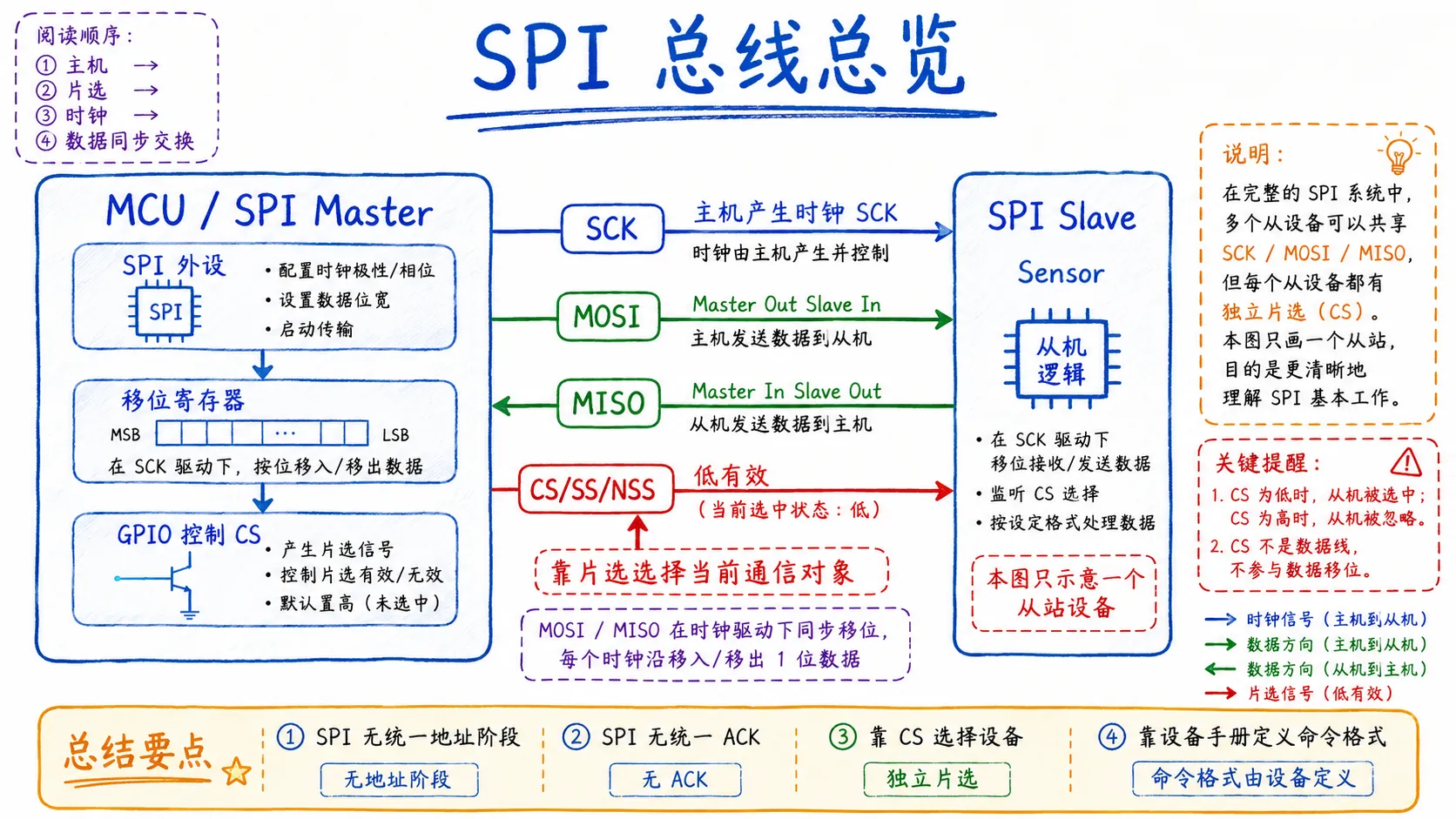

SPI 主机通过 SCK、MOSI、MISO 和独立 CS 线连接多个从设备，主机产生时钟并用片选决定当前通信对象

图 1：SPI 的关键不是“总线上自动寻址”，而是主机用独立片选选择从设备，再用时钟推动 MOSI/MISO 同步移位。

2. 原理与关键机制

2.1 核心概念：SCK、MOSI、MISO 与 CS/NSS

SPI 通常由一个主机和一个或多个从设备组成。最常见的四线 SPI 包含：

信号	常见名称	方向	作用
`SCK` / `SCLK`	Serial Clock	主机输出	主机产生时钟，决定数据移位节奏
`MOSI`	Master Out Slave In	主机到从机	主机发送命令、地址或写数据
`MISO`	Master In Slave Out	从机到主机	从机返回状态或读数据
`CS` / `SS` / `NSS`	Chip Select / Slave Select	通常主机输出	选择当前通信的从设备，常见为低有效

SPI 与 I2C 一个很大的区别是：SPI 本身没有统一的设备地址阶段，也没有统一的 ACK/NACK 应答位。I2C 依靠地址和 ACK 在协议层确认“谁响应了我”；SPI 则主要依靠片选线决定“当前正在和谁说话”。因此，多从设备 SPI 通常要求主机给每个从设备提供一根独立 CS 线，通信前拉低目标设备的 CS，通信结束后再释放。

主机通常是唯一产生 SCK 的一方。没有时钟时，即使主机调用了“接收”函数，从设备也不会主动把数据一位一位送出来。换句话说，SPI 的读操作不是“从机自己发给主机”，而是主机一边发出时钟，一边从 MISO 采样数据。

2.2 全双工移位：为什么“读也要发 dummy byte”

标准四线 SPI 是典型的同步全双工接口。主机和从机内部通常都有移位寄存器：每来一个 SCK 时钟边沿，发送侧移出 1 bit，接收侧移入 1 bit。经过 8 个时钟后，一个字节从主机移到从机，同时另一个字节也从从机移到主机。

这会带来一个很重要的工程结论：SPI 的发送和接收在时钟层面同时发生。即使你只想读取从设备的数据，主机也必须继续产生时钟；而很多 MCU 的 SPI 控制器产生时钟的方式，就是向发送数据寄存器写入一个无意义字节，例如 0x00 或 0xFF。这个无意义字节通常被称为 dummy byte。

1
主机想读 1 字节：
2
CS 拉低 → 主机发送 dummy byte 产生 8 个 SCK → 从机在 MISO 返回 1 字节 → CS 拉高

从波形上看，MOSI 和 MISO 总是跟着同一组 SCK 同步变化。只不过在写操作中，主机更关心 MOSI 上的命令和数据；在读操作中，主机更关心 MISO 上返回的数据。若使用 HAL_SPI_Receive()，不同 STM32 HAL 实现内部也可能通过发送 dummy 数据来产生接收时钟；学习阶段更推荐直接理解并使用 HAL_SPI_TransmitReceive()。

SPI 读操作的记忆法

SPI 不是“我等从机发数据”，而是“我发时钟把从机的数据移出来”。所以读寄存器时，经常会看到命令字节、dummy 字节和有效返回字节之间存在一个字节的错位关系。

2.3 片选 CS/NSS：谁被选中，谁才能说话

CS 或 NSS 是 SPI 工程中最容易被低估的信号。对大多数从设备来说，CS 拉低表示一次 transaction 开始，CS 拉高表示 transaction 结束。设备会在这个低电平窗口内解释主机发来的命令、地址、dummy 和数据，并在需要时驱动 MISO。

多从设备共用 SCK、MOSI、MISO 时，必须保证同一时刻只有一个从设备的 CS 被拉低。原因是多个从设备如果同时驱动 MISO，一个输出高电平、另一个输出低电平，就可能造成总线冲突或读出错误数据。未选中的从设备应释放 MISO，让其处于高阻态。

片选还承担“帧边界”的作用。有些设备要求命令、地址和数据必须在同一次 CS 低电平期间连续完成；如果中途把 CS 拉高，设备可能认为当前命令已经结束，下一次再拉低时会重新解析命令。也有些设备允许分段访问，但这必须以设备数据手册为准。

从 MCU 侧看，NSS 可以由硬件管理，也可以由普通 GPIO 软件管理。工程中访问寄存器型外设时，常见做法是把 CS 配成 GPIO 输出，由软件在一次完整交易前后手动拉低和拉高，这样更容易满足不同外设对片选时序的要求。

2.4 CPOL/CPHA：四种 SPI 模式到底在选什么

SPI 没有统一规定所有设备必须在哪个边沿采样数据。因此主机和从机必须使用同一组时钟模式。常见模式由两个参数决定：

CPOL：Clock Polarity，决定 SCK 空闲时是低电平还是高电平。
CPHA：Clock Phase，决定在第几个有效边沿采样数据。

可以先记住下面这张表：

SPI 模式	CPOL	CPHA	SCK 空闲电平	常见采样边沿
Mode 0	0	0	低电平	上升沿采样，下降沿移出
Mode 1	0	1	低电平	下降沿采样，上升沿移出
Mode 2	1	0	高电平	下降沿采样，上升沿移出
Mode 3	1	1	高电平	上升沿采样，下降沿移出

更工程化的理解是：发送方要在接收方采样之前把数据准备稳定；接收方在约定的采样边沿读取数据。如果 CPOL/CPHA 配错，轻则读到的 bit 整体偏移，重则命令字节无法被从设备识别，表现为 MISO 全 0xFF、全 0x00 或偶发错误。

2.5 数据帧大小、位序与“协议帧”

SPI 硬件通常支持 8 bit、16 bit 或更多位宽的数据帧，具体取决于 MCU 系列。多数常见外设以 8 bit 为基本单位，但也有 ADC、显示屏或专用芯片使用 9 bit、16 bit 或更长的数据单元。

位序也需要确认。常见 SPI 设备使用 MSB first，即最高位先传；也有少数设备支持或要求 LSB first。主机和从机位序不一致时，波形上看似有数据，但设备解析出的命令会完全不同。

这里要区分两个“帧”：

名称	所属层次	含义
SPI 硬件数据帧	MCU SPI 外设层	一次移位的数据宽度，例如 8 bit 或 16 bit
设备协议帧 / transaction	外设命令层	`CS` 低电平期间的一串命令、地址、dummy 和数据

例如一次读取寄存器可能包含 3 个 8 bit 硬件数据帧：命令字节、dummy 字节、返回字节。不要把“SPI 配置成 8 bit 数据帧”误解为“一次 SPI 只能传 1 字节”。只要 CS 保持有效，主机可以连续发送多个字节，外设会按自己的命令格式解释这串字节。

2.6 寄存器访问：SPI 没有统一格式，必须看设备手册

I2C 寄存器读写常见流程比较统一：先发设备地址，再发寄存器地址，读操作常用 Repeated START 切换方向。SPI 则不同：SPI 只提供时钟、片选和双向移位通道，不规定命令字节、寄存器地址、读写位、dummy 周期和多字节自增规则。

很多寄存器型 SPI 设备会采用类似下面的格式，但这只是常见形式，不是 SPI 标准：

1
读寄存器：CS↓ → Command/RegisterAddr(R) → Dummy → DataOut → CS↑
2
写寄存器：CS↓ → Command/RegisterAddr(W) → DataIn → CS↑

其中，读写方向可能由命令字节最高位表示，也可能由独立 opcode 表示；寄存器地址可能是 7 bit、8 bit、16 bit 或更多；读操作中可能需要 0 个、1 个或多个 dummy byte；多字节读取是否自动地址递增也由设备决定。

因此，SPI 驱动不能只写成“给一个寄存器地址就能读”。真正需要确认的是：

CS 是否必须在整个命令期间保持低电平。
第一个字节是 opcode、寄存器地址，还是 opcode + 地址混合字段。
读写方向位在哪里，是否需要设置自增位。
命令后是否需要 dummy byte 或 dummy clock。
返回数据从第几个字节开始有效。
多字节数据的字节序和拼接方式。

2.7 全双工、单工、半双工与 Daisy Chain

最常见的 SPI 是四线全双工：MOSI 和 MISO 分离，主机和从机可以在同一组时钟下同时移出和移入数据。除此之外，工程中还会遇到几种变体：

模式	典型连接	特点	注意事项
Full-duplex	`SCK + MOSI + MISO + CS`	收发同时进行	最常见，读也要发时钟
Simplex	只用单方向数据线	只发送或只接收	未用引脚可作其他用途，取决于芯片支持
Half-duplex / 3-wire	共享一根数据线	分时发送和接收	方向切换必须同步，避免双方同时驱动
Daisy Chain	多个设备串成链	共用一个 CS，数据逐级传递	设备必须支持，时钟数与链上设备数量相关

半双工模式容易出现的问题是方向切换时序。如果主机还在驱动数据线，而从机也开始驱动同一根线，就可能发生临时短路或读出错误。部分设计会在共享数据线上串联小电阻，以降低方向切换瞬间的冲突风险，但根本上仍要依靠正确的软件和硬件时序。

Daisy Chain 则适合多个同类设备级联，例如部分移位寄存器、LED 驱动器或专用采集芯片。它不是“所有 SPI 设备都天然支持”的能力，必须确认目标设备是否提供串行级联输出。

2.8 速度、线长与信号完整性

SPI 没有像 I2C 那样依赖上拉电阻形成高电平，常见 MCU SPI 引脚多为推挽输出，因此上升沿通常更快，也更适合较高速短距离通信。但这并不意味着 SPI 速度可以随便拉高。

SPI 最高可用速率受这些因素限制：

主机 SPI 外设时钟和分频器配置。
从设备数据手册给出的最大 SCK 频率。
从设备从采样到输出有效数据的延迟。
PCB 走线长度、飞线长度、负载电容和阻抗不连续。
CS 到第一个时钟的建立时间，以及最后一个时钟到 CS 释放的保持时间。
主机软件是否能及时读取接收缓冲，避免 overrun。

当 1 MHz 正常、8 MHz 或 18 MHz 不稳定时，不能只说“SPI 坏了”。更合理的排查是：先降低分频确认协议流程无误，再逐步提高 SCK；同时用示波器或逻辑分析仪观察 SCK、MOSI、MISO 和 CS 的边沿关系。如果高速下 MISO 数据在采样边沿附近才变化，就可能违反建立/保持时间。

2.9 SPI 没有 ACK：错误要靠读回、状态位和超时兜底

SPI 的简单和高速来自于协议层很薄，但代价是缺少统一错误反馈。I2C 地址阶段无 ACK 时，主机能较快知道没有设备响应；SPI 即使 CS 没接好、从机没上电，主机也可能照样产生时钟并收回一串 0xFF 或 0x00。

因此，SPI 驱动通常要靠设备层机制判断通信是否可信：

读取固定 ID 寄存器，例如 WHO_AM_I、JEDEC ID 或芯片版本号。
写入某个配置寄存器后再读回确认。
查询状态寄存器中的 busy、ready、error 位。
对关键数据增加 CRC、校验和或长度字段，前提是设备协议支持。
对 HAL 调用设置超时，避免等待硬件状态位时卡死。

从工程角度看，SPI 的故障定位比 I2C 更依赖逻辑分析仪和设备手册。因为 SPI 波形本身只能说明“主机有没有拉片选、有没有发时钟、MOSI/MISO 有什么电平变化”，不能自动说明“从设备是否正确理解了命令”。

3. STM32 HAL 使用方法

STM32 HAL 将 SPI 外设的初始化、片上状态机、阻塞/中断/DMA 收发封装为一组函数。学习时不必先背完整函数原型，更重要的是理解每类 API 对应的 SPI 行为：是只发送、只接收，还是在同一组时钟下同时发送和接收。

3.1 使用前准备

从从设备数据手册确认：SPI 模式、最大 SCK、数据帧位宽、位序、CS 有效电平、命令格式、dummy byte 数量和上电等待时间。
在 CubeMX 或工程配置中设置 SCK/MOSI/MISO 复用功能；若用软件片选，将 CS 配置为普通 GPIO 输出，并默认拉高。
初次调试建议使用较低 SCK，例如先从几百 kHz 到 1 MHz 量级开始，确认命令和读回 ID 正常后再提高速度。
多从设备共用 SPI 总线时，确认每个从设备有独立 CS，且未选中设备不会驱动 MISO。

3.2 常用 HAL API

API	用途	对应的底层机制
`HAL_SPI_Init()`	初始化 SPI 外设	配置主从模式、方向、数据位宽、CPOL/CPHA、NSS、分频、位序等
`HAL_SPI_Transmit()`	只关心发送缓冲区	主机产生时钟，把 `pData` 依次移出到 MOSI
`HAL_SPI_Receive()`	只关心接收缓冲区	主机产生接收时钟，并把 MISO 采样结果写入缓冲区
`HAL_SPI_TransmitReceive()`	同时发送和接收	每发送一个数据帧，同时接收一个数据帧，最符合 SPI 全双工本质
`HAL_SPI_Transmit_IT()` / `_DMA()`	异步发送	由中断或 DMA 处理数据搬运，完成后进入回调
`HAL_SPI_Receive_IT()` / `_DMA()`	异步接收	由中断或 DMA 接收数据，仍需要主机时钟推动
`HAL_SPI_TransmitReceive_IT()` / `_DMA()`	异步全双工收发	适合连续读写、显示屏刷屏、较大数据块搬运
`HAL_SPI_GetState()`	查询句柄状态	判断 SPI 是否 busy、ready 或处于错误状态
`HAL_SPI_GetError()`	获取错误码	继续定位 overrun、mode fault、CRC error 等硬件/驱动错误

Transmit/Receive 看起来像 UART 的发送和接收，但 SPI 的底层逻辑不同：SPI 接收必须有时钟，时钟通常由主机发送数据或 dummy 数据触发。因此访问寄存器型外设时，HAL_SPI_TransmitReceive() 往往比把发送和接收拆开更直观。

3.3 关键参数与配置

参数 / 配置	含义	常见误区或选择依据
`Mode`	主机或从机	MCU 访问外设通常配置为 Master
`Direction`	全双工、单线、只收等方向	常见四线 SPI 选全双工；3-wire 需要半双工配置
`DataSize`	每个硬件数据帧位宽	8 bit 最常见；16 bit 时注意缓冲区类型和字节序
`CLKPolarity`	CPOL，SCK 空闲电平	必须与从设备手册一致
`CLKPhase`	CPHA，采样边沿选择	配错常导致 bit 偏移或命令不识别
`NSS`	片选管理	访问复杂外设时常用软件 GPIO 控制 CS
`BaudRatePrescaler`	SPI 时钟分频	不能超过从设备最大 SCK 和板级信号质量能力
`FirstBit`	MSB first 或 LSB first	大多数外设为 MSB first，但必须查手册
`TIMode`	TI 帧格式	普通 SPI 外设通常关闭
`CRCCalculation`	硬件 CRC	只有设备协议配套支持时才开启

下面是一个最小的寄存器读交易示例。它不假设所有设备都使用同一种命令格式，只展示“片选包住一次完整 transaction”和“发送命令时同步接收”的基本结构：

1
uint8_t tx[2];
2
uint8_t rx[2];
3

4
/* tx[0] 应按目标设备手册填写：可能是 opcode，也可能是读位 + 寄存器地址 */
5
tx[0] = 0x00;      // 示例占位：命令 / 寄存器地址，实际项目必须替换
6
tx[1] = 0xFF;      // dummy byte，用于继续产生 8 个 SCK
7

8
HAL_GPIO_WritePin(SPI_CS_GPIO_Port, SPI_CS_Pin, GPIO_PIN_RESET);
9
HAL_StatusTypeDef status = HAL_SPI_TransmitReceive(&hspi1, tx, rx, 2, 100);
10
HAL_GPIO_WritePin(SPI_CS_GPIO_Port, SPI_CS_Pin, GPIO_PIN_SET);
11

12
if (status == HAL_OK) {
13
    uint8_t value = rx[1];  // 具体哪个字节有效取决于从设备时序
14
}

这段代码的重点不是 tx[0] 的具体值，而是流程：先拉低 CS，再连续传输命令和 dummy，让从设备在同一次片选窗口内返回数据，最后拉高 CS 结束交易。真实项目中，必须把 tx[0]、dummy 数量和有效返回字节位置替换为目标芯片手册规定的格式。

3.4 阻塞、中断与 DMA 模式

模式	常见 API 后缀	特点	适用场景
阻塞	无后缀	函数等待传输完成或超时，流程直观	初次调试、低频传感器、小数据量读写
中断	`_IT`	函数快速返回，由中断搬运数据并在完成后回调	不希望 CPU 一直等待，但数据量不特别大
DMA	`_DMA`	DMA 负责搬运发送和接收缓冲区	屏幕刷图、Flash 连续读写、高频大块数据

学习阶段建议先用阻塞模式读设备 ID，确认 SPI 模式、片选和命令格式都正确。切换到中断或 DMA 后，再额外处理以下问题：

传输完成回调中再拉高 CS，避免 DMA 尚未完成就结束 transaction。
发送缓冲区和接收缓冲区在异步传输完成前不能被释放或改写。
全双工 DMA 往往需要同时配置 TX DMA 和 RX DMA。
若只想接收，也要确认底层如何产生时钟以及 dummy 数据来源。
RTOS 中要用互斥量或状态机保护同一个 SPI 总线，避免多个任务同时拉不同 CS。

3.5 返回状态与错误定位

阻塞 API 通常返回 HAL_OK、HAL_ERROR、HAL_BUSY 或 HAL_TIMEOUT。返回值不是 HAL_OK 时，可以继续调用 HAL_SPI_GetError() 获取错误信息，并结合芯片系列 HAL 文档或参考手册判断具体含义。

1
if (status != HAL_OK) {
2
    uint32_t error = HAL_SPI_GetError(&hspi1);
3
    printf("SPI status=%d, error=0x%08lX\r\n", status, error);
4
}

SPI 常见硬件或驱动错误包括：

错误类型	直观含义	常见诱因
Overrun / OVR	新数据到达时旧数据未及时读取	接收太慢、中断被长时间屏蔽、DMA 配置错误
Mode Fault / MODF	主模式下 NSS 状态异常或多主冲突	硬件 NSS 配置不当、多主环境冲突
CRC Error	CRC 校验失败	开启 SPI CRC 且双方 CRC 配置或数据不一致
Timeout	等待状态位超时	时钟未产生、SPI busy 卡住、外设或 DMA 状态异常

注意：HAL 没报错并不等于从设备理解了命令。因为 SPI 协议层没有 ACK，主机只能确认“本机 SPI 外设完成了移位”，不能自动确认“对面的芯片收到了正确命令”。所以还要通过读 ID、读状态寄存器、读回配置值和实际业务数据来验证。

4. 故障排查

4.1 排查原则

SPI 故障建议按这个顺序定位：供电与共地 → CS 电平 → SCK 是否产生 → MOSI 命令是否正确 → CPOL/CPHA 与位序 → MISO 是否被正确驱动 → 设备命令格式与 dummy → HAL 状态和 DMA/中断流程。

不要一开始就改 DMA、中断和任务调度。先用低速、阻塞、单设备、手动 CS 的方式读一个固定 ID 寄存器，是最容易把硬件连接和协议参数验证清楚的办法。

4.2 问题一：SCK 没有波形

发生条件：调用 SPI 收发函数后，逻辑分析仪或示波器看不到 SCK 翻转。
可观察证据：CS 可能被拉低，但 SCK 一直保持空闲电平；HAL 可能返回 timeout、busy 或 error。
原因假设：SPI 外设未初始化、引脚复用配置错误、时钟未使能、HAL 句柄错误、只拉了 CS 但没有真正调用收发函数、从机模式误配置为主机模式。
排查顺序：先确认 HAL_SPI_Init() 被调用，再检查 GPIO 复用和 SPI instance；把速度降低，使用阻塞 HAL_SPI_Transmit() 发送固定字节；最后查看 HAL 返回值和错误码。
处理方法：修正 CubeMX 配置、确认 hspi 对应的 SPI 外设、检查时钟和引脚复用，并用最小阻塞发送验证。

4.3 问题二：MISO 一直是 `0xFF` 或 `0x00`

发生条件：主机能产生 SCK，MOSI 上也有命令，但读回数据全是固定值。
可观察证据：逻辑分析仪显示 MISO 长期高电平或低电平；日志中读数固定为 0xFF、0x00 或重复无效值。
原因假设：CS 没有真正选中从设备、MISO 接线错误、从设备未上电或未共地、CPOL/CPHA 配错、命令字节错误、读写位或 dummy 周期不符合手册。
排查顺序：先看 CS 是否在整个交易期间保持有效；再确认 MISO 是否接到主机 MISO；随后核对 SPI Mode、最大频率和命令格式；最后尝试读取固定 ID 寄存器。
处理方法：修正片选和接线；统一主从双方 SPI 模式；按手册重写命令字节和 dummy 处理。

4.4 问题三：读寄存器结果整体错一位或错一个字节

发生条件：能读到变化的数据，但数值不对，或者第一个接收字节总是无效，第二个字节才像有效数据。
可观察证据：逻辑分析仪显示命令发出后，从设备在后续字节才开始返回有效 MISO；日志中 rx[0] 和 rx[1] 取值关系异常。
原因假设：忽略了全双工同时收发，误把命令阶段收到的无效字节当成数据；CPHA 配错导致 bit 位移；设备要求 dummy byte 但代码没发；设备返回数据有 pipeline 延迟。
排查顺序：把一次 transaction 展开成 tx[] 和 rx[] 对照表；确认哪个字节是命令阶段回读、哪个字节是 dummy 后回读；再核对 CPOL/CPHA。
处理方法：调整有效数据下标，补充必要 dummy byte；修改 SPI Mode；用逻辑分析仪对齐 CS、SCK、MOSI、MISO 四路波形。

1
示例：读 1 字节寄存器时的常见错位
2
TX: [读命令] [dummy]
3
RX: [无效/状态] [有效数据]

4.5 问题四：低速正常，高速不稳定

发生条件：低分频下读写正常，提高 SCK 后出现数据错误、偶发 ID 读取失败或 DMA 错误。
可观察证据：错误率随 SCK 升高而增加；示波器显示边沿过冲、振铃或 MISO 在采样边沿附近才稳定。
原因假设：超过从设备最大时钟频率、飞线过长、信号完整性差、片选建立时间不够、主机采样边沿不适合当前延迟。
排查顺序：恢复低速验证协议正确；逐档提高分频；缩短连接线；查看从设备 AC timing；必要时调整 SPI Mode 或增加片选到首个时钟的延时。
处理方法：降低 SCK，优化布线和地线；必要时加串联阻尼电阻；严格满足数据手册中的 setup/hold 和 CS 时序。

4.6 问题五：多个从设备共用总线时数据混乱

发生条件：单独连接某个设备正常，多个设备挂在同一 SPI 总线上后读写异常。
可观察证据：MISO 波形被多个设备同时驱动；不同设备返回数据互相干扰；某个设备通信后另一个设备失败。
原因假设：多个 CS 同时为低、未选中设备没有释放 MISO、不同设备要求不同 SPI Mode 或不同最大频率、任务并发访问 SPI 总线。
排查顺序：逐个设备接入；确认所有 CS 默认拉高；每次交易只拉低一个 CS；对不同设备切换 SPI 配置前确保 SPI 空闲；RTOS 中加总线互斥。
处理方法：修正片选逻辑；必要时给 MISO 加隔离或三态缓冲；为不同设备建立独立配置切换流程；用 mutex 管理总线访问。

4.7 问题六：DMA 或中断模式下偶发丢字节、HAL_BUSY

发生条件：阻塞模式正常，切换到 _IT 或 _DMA 后偶发错误、回调不进、再次启动返回 HAL_BUSY。
可观察证据：HAL 状态长期 busy；完成回调未执行；接收缓冲区数据错乱；overrun 错误出现。
原因假设：上一次传输未完成就启动下一次；CS 太早拉高；缓冲区在传输完成前被复用；TX/RX DMA 未同时配置；中断优先级或回调逻辑有问题。
排查顺序：先确认阻塞模式稳定；再只测试单次 DMA；在完成回调中拉高 CS 并释放信号量；检查 DMA 通道、NVIC 和缓冲区生命周期。
处理方法：用状态机管理 SPI transaction；完成回调中再允许下一次传输；RTOS 中用互斥量和二值信号量同步；必要时清理错误并重新初始化 SPI 外设。

5. 性能、可靠性与安全性

5.1 性能

SPI 性能主要由 SCK 频率、数据帧宽度、片选开销、命令/dummy 开销、CPU 搬运方式和外设内部处理时间决定。对于大块连续数据，例如显示屏刷屏或 Flash 连续读取，DMA 可以显著减少 CPU 逐字节搬运负担；但对于只读几个寄存器的传感器，阻塞模式已经足够简单可靠。

提升 SPI 速度时，不要只改分频器。应同时确认从设备最大频率、板级信号质量、MISO 数据有效延迟、CS 建立/保持时间和软件是否能及时处理接收数据。没有真实波形或稳定性测试时，不应声称某个 SPI 频率“必然可靠”。

5.2 可靠性

可靠的 SPI 驱动至少要考虑：

每次 transaction 都有清晰的 CS 拉低和拉高边界。
阻塞调用设置合理超时，异步调用有完成回调和错误回调。
初始化后先读取固定 ID，确认接线、模式和命令格式正确。
关键配置写入后读回确认。
多任务环境下用互斥量保护同一个 SPI 总线。
DMA 传输完成前不复用或释放缓冲区。
错误时记录 HAL 状态、错误码和关键波形，而不是盲目重试。

5.3 安全性

SPI 多用于板内或板间短距离通信，通常不是直接暴露到网络的安全边界。但如果 SPI 连接外部 Flash、认证芯片、无线模块或安全存储芯片，就需要注意敏感信息保护：不要把密钥、token、完整固件内容或认证中间值直接打印到日志；对外部 Flash 中的重要配置要考虑校验、版本号和掉电一致性；涉及固件升级时还要配合签名校验和回滚策略。

6. 结论

SPI 的学习重点不是背 HAL_SPI_Transmit() 和 HAL_SPI_Receive() 的函数名，而是理解“主机用片选确定对象，用时钟推动主从移位寄存器同步交换数据”。只要掌握 SCK/MOSI/MISO/CS 的职责、全双工收发、dummy byte、CPOL/CPHA、数据帧位宽、片选边界和设备自定义命令格式，就能把大多数 SPI 问题拆成可验证的硬件、时序、协议或驱动问题。实际项目中，最终结论应由设备手册、HAL 错误码、日志和逻辑分析仪波形共同支撑。
