1. 摘要与目标

UART 是嵌入式系统里最常见的串行通信外设之一，常用于调试日志、MCU 与传感器模块通信、蓝牙/Wi-Fi/GPS 模块接入、串口屏控制，以及通过 RS-232、RS-485 收发器连接更远距离的设备。很多初学者能写出 printf 重定向或调用 HAL_UART_Transmit()，但遇到乱码、丢字节、收不到数据、DMA 只触发一次、RS-485 只能发不能收时，往往不知道问题到底在电平、接线、帧格式、波特率还是软件缓冲。

本文从工程排查角度整理 UART 的核心机制：先建立 TX/RX/GND 与异步串行帧的模型，再解释起始位、数据位、校验位、停止位、波特率误差、接收采样和状态标志，最后把这些机制映射到 STM32 HAL 的阻塞、中断、DMA 与 IDLE 接收方式。

本文适用于常见 MCU 的异步 UART/USART 使用场景，示例以 STM32 HAL 为主。本文重点讨论 TTL/CMOS 电平 UART、USB-TTL 串口模块、RS-232/RS-485 收发器配合 UART 的常见工程问题，不展开 LIN、IrDA、SmartCard、同步 USART 等扩展模式。

学习时可以按三层模型建立理解：硬件层关注 TX/RX/GND、电平标准和收发器；协议层关注帧格式、波特率、采样和错误标志；工程层再将这些流程映射到 HAL API、缓冲区、回调函数和故障排查顺序。

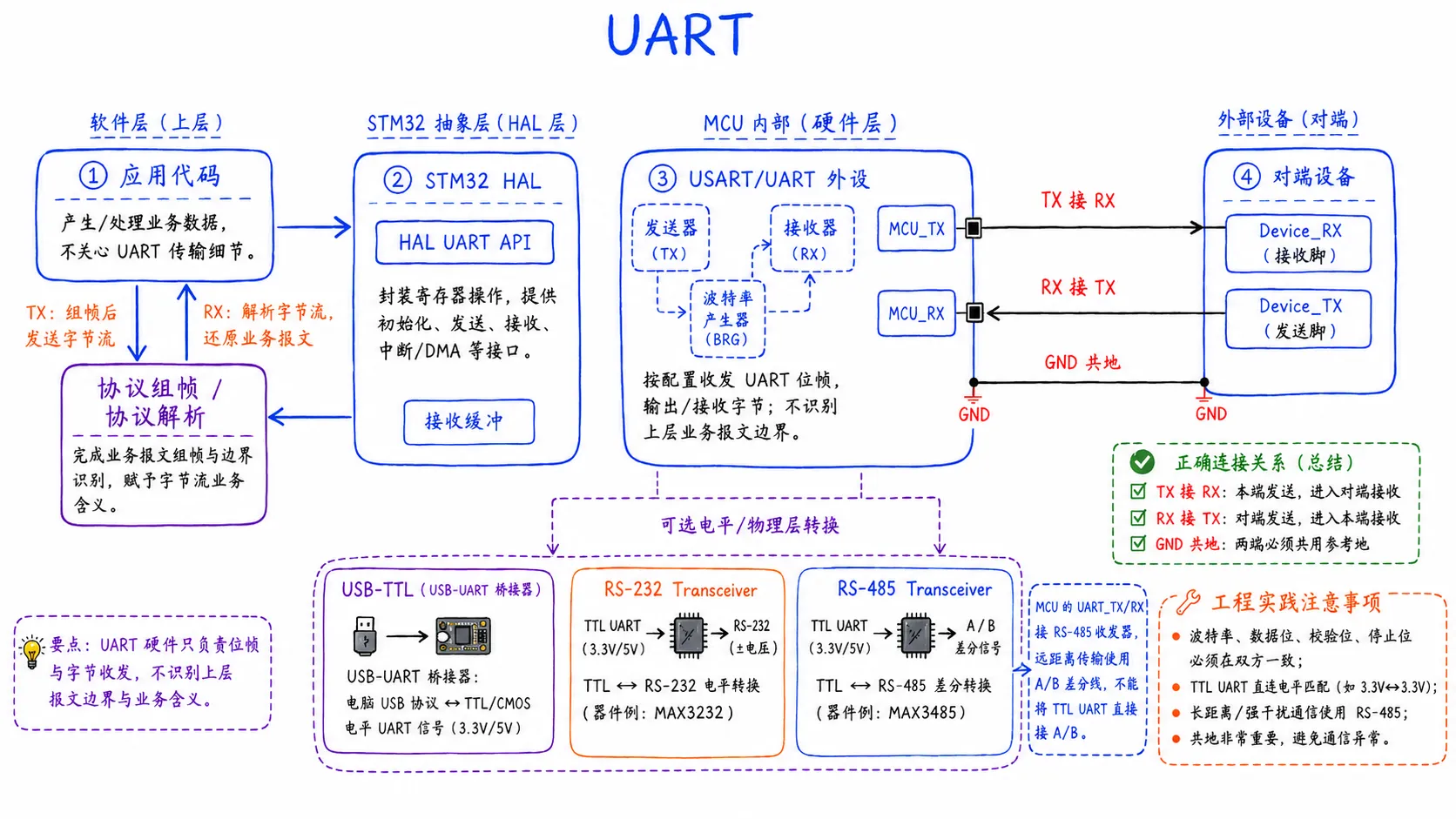

图 1：UART 本身描述的是异步串行收发逻辑，实际工程还要确认 TX/RX 接线、共地、电平标准和是否经过收发器转换。

2. 原理与关键机制

2.1 核心概念：异步串行收发器

UART 的全称是 Universal Asynchronous Receiver/Transmitter，直译为通用异步收发器。它不是一条带地址和仲裁机制的共享总线，而是 MCU 内部或芯片内部的一个串行收发外设。它负责把 CPU 写入的数据字节转换成按位输出的串行波形，也负责把 RX 引脚上的串行波形重新采样并还原为字节。

UART 最基本的连接包含三类信号：

两块板子直接使用 TTL/CMOS UART 通信时，通常需要交叉连接：本机 TX 接对端 RX，本机 RX 接对端 TX，并且双方必须共地。如果只接 TX/RX 而没有公共参考地，对端看到的高低电平就没有稳定基准，表现可能是完全收不到、偶发乱码或抗干扰能力很差。

UART 称为“异步”，是因为它不像 SPI 或 I2C 那样额外提供一根时钟线。发送方和接收方必须事先约定波特率、数据位、校验方式和停止位。接收方通过检测起始位来判断一个字符开始，然后依靠自己的本地时钟在每一位的合适位置采样。

因此，UART 的稳定性并不只取决于代码里是否调用了发送函数，还取决于双方配置是否一致、时钟误差是否可接受、物理电平是否兼容，以及接收端是否能及时搬走已经收到的数据。

2.2 UART、USART、TTL、RS-232 与 RS-485 的关系

初学串口时最容易混淆的是 UART、USART、TTL、RS-232 和 RS-485。它们不在同一个层级：

可以把 UART 理解成“字节如何被拆成位并按时间发出去”的机制，而 RS-232/RS-485 是“这些位在线缆上用什么电压和拓扑传输”的物理层方案。MCU 的 UART 引脚通常不能直接接传统 RS-232 口，因为 RS-232 使用正负电压并且逻辑极性与 TTL/CMOS UART 不同。工程中需要 MAX232、MAX3232 或同类 RS-232 收发器完成电平与极性转换。

RS-485 则常通过收发器把 UART 的 TX/RX 转成差分线 A/B。很多 RS-485 项目使用半双工拓扑，同一时刻只能发送或接收，因此还需要一个方向控制信号，例如 DE 或 RE。如果方向切换时机不对，就会出现能发不能收、数据尾字节丢失或总线冲突。

一句话区分

UART 负责“串行帧怎么收发”，TTL/RS-232/RS-485 负责“这些串行位用什么电气形式跑在线上”。不要把 MCU 的 TTL UART 口直接当作 RS-232 口使用。

2.3 帧格式：空闲、起始位、数据位、校验位和停止位

UART 空闲时，TX 线通常保持高电平。发送一个字符时，发送器先把线拉低形成起始位，接收器检测到从高到低的跳变后，认为一帧开始。之后发送器按约定波特率依次发送数据位，常见配置是 8 个数据位，并且通常低位 LSB 先发送。数据位之后可以带 1 位校验位，最后用 1 个或多个停止位让线路回到高电平。

常见的 8N1 配置可以拆成：8 个数据位、No parity 无校验、1 个停止位。它的最小时序可以写成：

1
空闲高电平 → Start(0) → D0 → D1 → D2 → D3 → D4 → D5 → D6 → D7 → Stop(1) → 空闲高电平

如果配置为 8E1，则表示 8 个数据位、偶校验、1 个停止位：

1
空闲高电平 → Start(0) → D0..D7 → Even Parity → Stop(1)

起始位和停止位的意义不只是“多出来的两个 bit”。起始位给接收器提供重新同步的边界，停止位则让线路回到空闲状态，并给接收器留出一定恢复时间。如果双方对数据位、校验位或停止位的理解不一致，接收器就会在错误的位置采样，轻则乱码，重则触发帧错误或完全收不到有效字节。

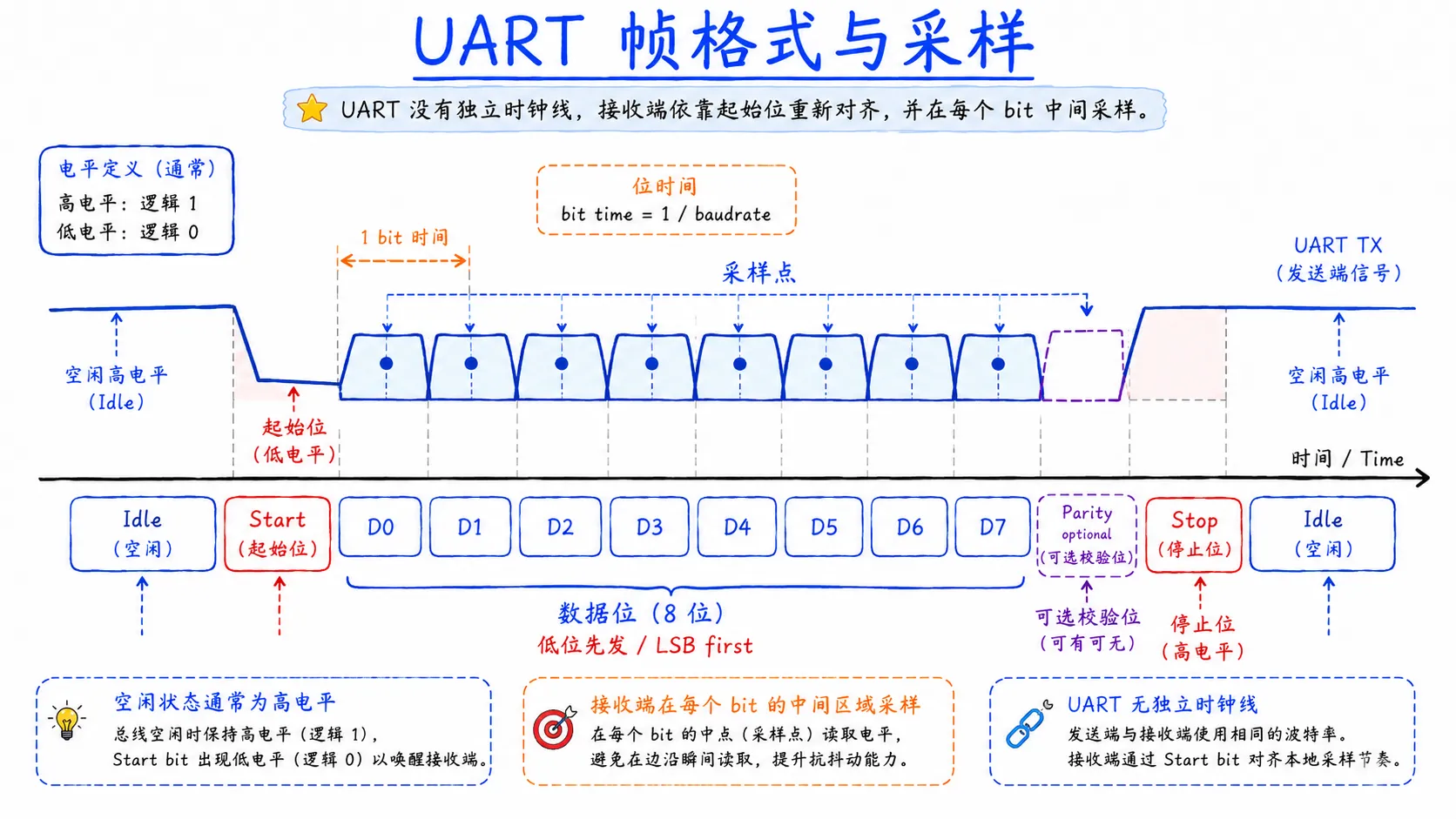

图 2：UART 没有独立时钟线，接收端靠起始位重新对齐，并按约定波特率在每个 bit 的中间区域采样。

2.4 波特率、位时间与接收采样

波特率表示串行线上每秒传输多少个符号。对于常见 UART 场景，一个符号通常对应一个 bit，因此 115200 baud 可以近似理解为每秒传输 115200 bit。单个 bit 的时间为：

1
bit_time = 1 / baudrate
2
115200 baud 时，1 bit 约为 8.68 μs
3
9600 baud 时，1 bit 约为 104.17 μs

UART 接收端通常不会在边沿瞬间采样，因为边沿附近更容易受抖动和上升/下降时间影响。更合理的做法是在检测到起始位后，等待半个 bit 时间附近确认起始位有效，然后在每个后续 bit 的中间位置采样。许多 MCU UART 外设内部会使用 8 倍或 16 倍过采样来提高采样位置的鲁棒性。

由于没有共享时钟，发送端和接收端的本地时钟都会有误差。单个 bit 的误差看起来很小，但一帧数据中采样点会逐位累积偏移。如果总误差太大，接收器本来应该在 bit 中间采样，最后可能偏到相邻 bit 的边界甚至采错 bit。

这就是为什么 UART 两端必须配置相同波特率，而且高速率比低速率更容易暴露时钟误差。速率越高，每个 bit 的时间越短，留给波形边沿、时钟偏差和软件处理的余量也越小。

2.5 数据位、校验位和停止位如何影响有效载荷

UART 的“发送 1 个字节”并不等于线上只发送 8 个 bit。以 8N1 为例，传 8 个数据 bit 还需要 1 个起始位和 1 个停止位，线上至少传 10 个 bit。因此串口理论吞吐量可以粗略估算为：

1
有效字节速率 ≈ baudrate / 每帧总 bit 数
2
115200 baud, 8N1：115200 / 10 ≈ 11520 byte/s

如果增加校验位或两个停止位，每个数据字节对应的总 bit 数会更多，有效载荷占比会下降。校验位只能检测部分单 bit 或奇偶性异常，不能替代 CRC、长度字段、帧头帧尾等上层协议校验。停止位增加后，通信效率下降，但接收端有更多恢复时间，在某些容错场景或老设备兼容场景下有意义。

常见配置可以这样记：

排查乱码时，不要只看波特率，还要同时确认数据位、校验位、停止位和是否存在硬件流控。只要其中一个不一致，接收出来的字节就可能完全偏离预期。

2.6 发送、接收缓冲与状态标志

UART 外设内部通常有发送数据寄存器、接收数据寄存器和移位寄存器。软件写入数据寄存器后，硬件把并行字节搬到移位寄存器，再一位一位从 TX 引脚输出。接收方向相反：RX 引脚上的串行位先进入接收移位寄存器，凑成一个字节后再放入接收数据寄存器，等待软件读取。

这几个状态经常对应到寄存器标志或 HAL 错误码：

不同 STM32 系列的寄存器命名会有差异，具体名称以对应参考手册和 HAL 头文件为准。学习时更重要的是理解它们背后的数据流：软件处理速度如果跟不上硬件接收速度，就会从“偶发乱码”逐渐变成“稳定丢字节”。

2.7 不定长接收：为什么 UART 需要上层帧协议

I2C 和 SPI 的一次传输通常由主机明确控制长度，而 UART 的 RX 线只是不断到达字节流。UART 硬件只能告诉你“收到一个字节”或“出现空闲”，并不知道一个业务消息从哪里开始、在哪里结束。

因此，可靠的 UART 应用通常会在上层定义帧边界。常见做法包括：

对于 STM32 项目，常见结构是：中断或 DMA 负责把字节搬到环形缓冲区，主循环或任务负责按协议解析完整帧。不要在 UART 中断里做大量字符串格式化、复杂解析或阻塞发送，否则接收中断本身会变慢，反过来导致更多丢字节。

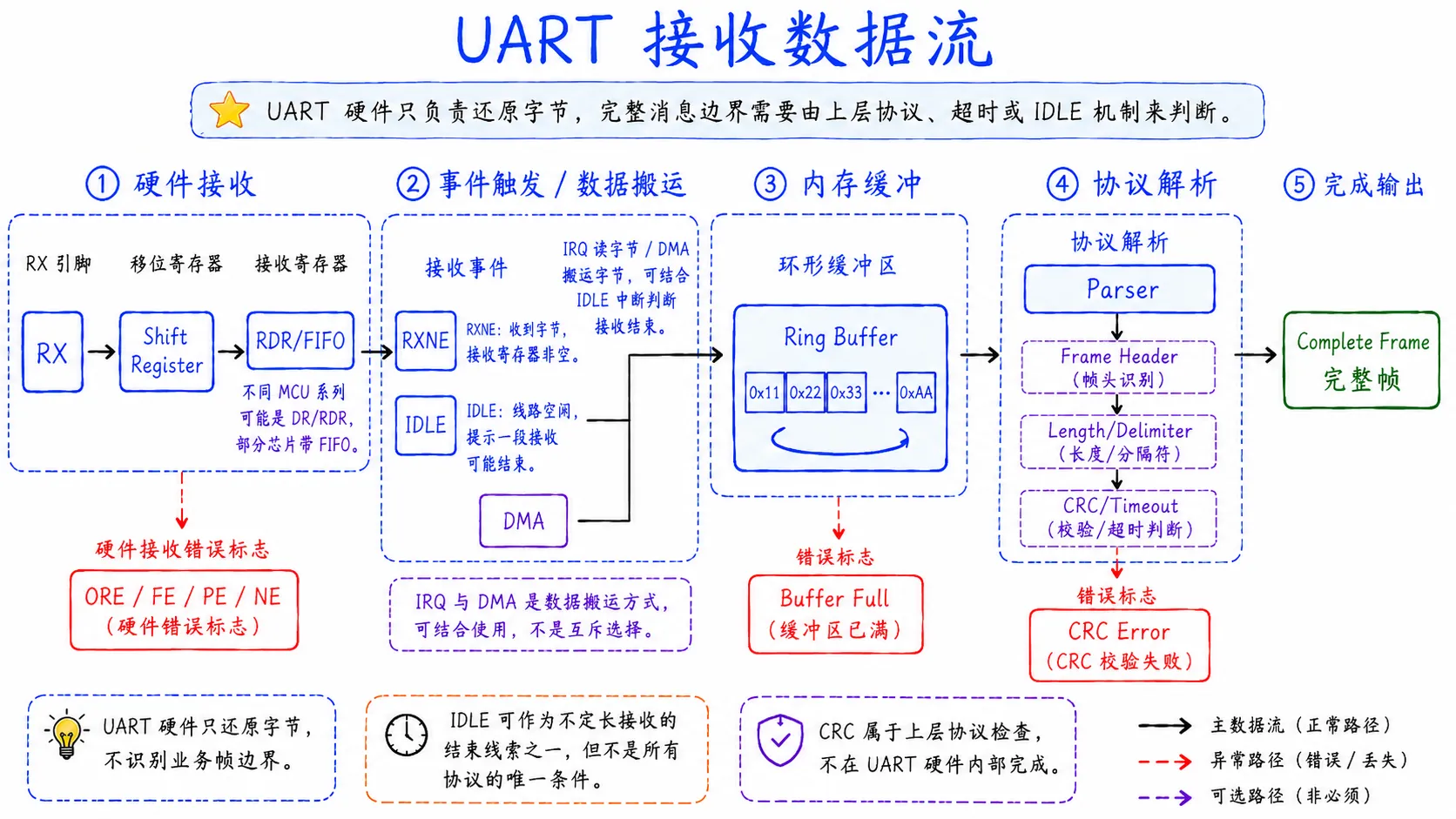

图 3：UART 硬件只负责还原字节，完整消息边界需要由上层协议、超时或 IDLE 机制来判断。

2.8 硬件流控、半双工与 RS-485 方向控制

当发送方速度高于接收方处理能力时，单纯 TX/RX/GND 三线连接可能会丢数据。硬件流控通过额外信号告诉对端“现在能不能继续发”。常见的 RTS/CTS 可以理解为接收端对发送端的一种硬件节流机制。并不是所有模块都启用硬件流控，如果一端启用、另一端没接线或没配置，可能表现为发送函数阻塞、没有输出或只能发送少量数据。

半双工 UART 只用一根数据线或一组差分线交替收发。RS-485 半双工就是最常见场景之一。发送前需要使能驱动器，发送结束后再关闭驱动器并切回接收。如果只等 TXE 就关闭发送方向，可能最后一个字节还在移位寄存器里没有真正发完，尾字节会被截断。更稳妥的判断通常要等发送完成状态，例如 TC。

RS-485 项目还要考虑总线终端电阻、偏置电阻、节点数量、线缆长度、共模干扰和协议层冲突。UART 只解决字节收发，不会自动解决多节点总线上的地址、主从调度、重发和 CRC，这些通常由 Modbus RTU 或自定义协议完成。

3. STM32 HAL 使用方法

STM32 HAL 将 UART/USART 的初始化、发送、接收、中断、DMA 和错误处理封装成一组 API。学习时不必先背所有函数原型，更重要的是理解每类 API 对应哪种底层行为：阻塞函数由当前线程等待完成，中断函数依靠 IRQ 和回调推进，DMA 函数把搬运任务交给 DMA 控制器。

3.1 使用前准备

1. 从芯片数据手册和原理图确认使用的是哪个 USART/UART 实例、TX/RX 引脚、复用功能、是否经过 USB-TTL、RS-232 或 RS-485 收发器。
2. 在 CubeMX 或初始化代码中启用 UART 外设时钟和 GPIO 时钟，将 TX/RX 配置为对应复用功能。普通 TTL UART 的 TX 通常是复用推挽输出，RX 是输入或复用输入。
3. 确认双方配置一致：波特率、数据位、校验位、停止位、硬件流控、单双工模式。
4. 使用中断接收时启用 USART 中断并配置 NVIC；使用 DMA 时还要启用 DMA 时钟、配置 DMA 通道，并关联到 UART 句柄。
5. 初次调试建议先使用 115200, 8N1, no flow control 和阻塞发送，确认串口工具能稳定看到日志，再逐步切换到中断或 DMA。

3.2 常用 HAL API

不同 STM32 HAL 版本和芯片系列的函数名可能略有差异。较新的 HAL 文档中还提供了获取 TX/RX 状态、最后错误码和高级接收模式的函数。实际项目以你工程中 stm32xxxx_hal_uart.h 的声明为准。

3.3 关键参数与配置

一个最小的阻塞发送示例：

1
const uint8_t msg[] = "uart ok\r\n";
2
HAL_UART_Transmit(&huart1, (uint8_t *)msg, sizeof(msg) - 1, 100);

一个最小的单字节中断接收示例：

1
static uint8_t rx_byte;
2

3
void uart_rx_start(void)
4
{
5
    HAL_UART_Receive_IT(&huart1, &rx_byte, 1);
6
}
7

8
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
9
{
10
    if (huart->Instance == USART1) {
11
        ring_buffer_push(rx_byte);
12
        HAL_UART_Receive_IT(&huart1, &rx_byte, 1);
13
    }
14
}

这段代码的重点不是封装通用驱动，而是说明中断接收的基本模式：先启动一次接收，收到 1 字节后进入回调，把字节放入缓冲区，再重新启动下一次接收。真正项目中还要处理错误回调、缓冲区满、并发访问和协议解析。

3.4 阻塞、中断与 DMA 模式

学习和排查阶段建议先用阻塞发送确认硬件链路，再使用中断接收验证字节到达，最后再切换 DMA。DMA 一旦引入，问题就不再只是 UART 本身，还包括 DMA 通道、缓冲区生命周期、缓存一致性、回调触发条件和多任务同步。

3.5 返回状态、错误码与回调

阻塞 API 常见返回值包括 HAL_OK、HAL_ERROR、HAL_BUSY 和 HAL_TIMEOUT。返回值不是 HAL_OK 时，不要只反复重试函数，而要读取 UART 错误码，并结合波形和软件状态定位。

1
HAL_StatusTypeDef status = HAL_UART_Receive(&huart1, buf, len, 100);
2
if (status != HAL_OK) {
3
    uint32_t error = HAL_UART_GetError(&huart1);
4
    printf("UART status=%d, error=0x%08lX\r\n", status, error);
5
}

中断或 DMA 模式下，常见回调包括发送完成、接收完成、半传输完成和错误回调。不要在回调里做长时间阻塞操作，也不要在接收中断里直接执行大量 printf。更稳妥的做法是：回调只搬运数据、置标志或释放信号量，实际解析和打印放到主循环或 RTOS 任务里。

4. 故障排查

4.1 排查原则

UART 故障推荐按“电平与接线 → 串口参数 → 波形证据 → 软件缓冲 → 上层协议”的顺序排查。先确认 TX/RX 是否交叉、是否共地、串口工具选择是否正确，再看波特率和 8N1 等配置，最后才深入中断、DMA、环形缓冲区和协议解析。

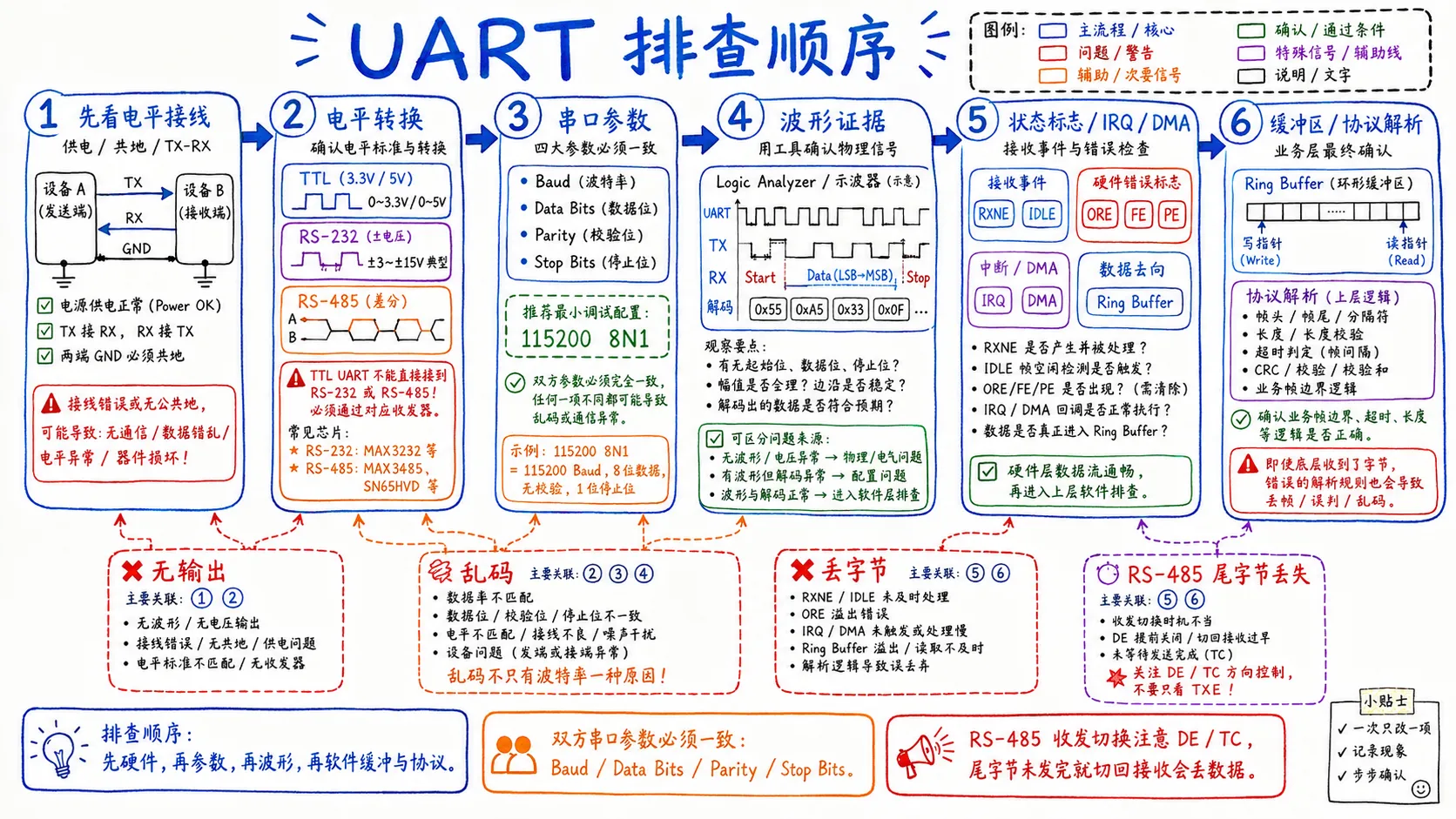

图 4：UART 排查不要一上来改代码，先确认物理连接和双方串口参数，再进入状态标志、缓冲区和协议解析。

4.2 问题一：串口助手没有任何输出

• 发生条件：程序调用了发送函数，但电脑串口工具没有收到字符。
• 可观察证据：串口助手空白，逻辑分析仪在 MCU TX 引脚看不到波形，或只在错误引脚看到波形。
• 常见原因：TX/RX 没有交叉、没有共地、选错 COM 口、GPIO 复用配置错误、外设时钟没开、波特率不一致、USB-TTL 模块电平不兼容。
• 排查顺序：先确认 COM 口和串口工具打开成功；再测 MCU TX 引脚是否有波形；然后检查 TX 是否接到 USB-TTL 的 RX；最后检查 CubeMX 复用功能和初始化代码是否执行。
• 处理方法：统一使用 115200 8N1 做最小测试；用示波器或逻辑分析仪直接看 TX 引脚；确认 USB-TTL 模块支持目标板电压。

4.3 问题二：收到乱码

• 发生条件：能收到字符，但内容是乱码、缺字、随机符号或中文日志显示异常。
• 可观察证据：逻辑分析仪能解码但参数调整后结果变化；串口助手显示固定或随机乱码。
• 常见原因：波特率不一致、数据位/校验位/停止位不一致、系统时钟配置错误、串口工具字符编码不匹配、RS-232/TTL 电平直接相连。
• 排查顺序：先确认两端均为 115200 8N1；再用逻辑分析仪按不同波特率尝试解码；检查 MCU 时钟树和 UART 时钟源；最后确认是否需要 RS-232 电平转换。
• 处理方法：降低波特率到 9600 或 115200 复测；确认系统时钟配置正确；二进制协议不要直接按文本显示。

乱码排查的关键是不要只盯软件字符串。只要逻辑分析仪按照正确波特率能稳定解码，说明硬件发送大概率正常；如果逻辑分析仪也解不出稳定字节，优先看波特率、时钟和电平。

4.4 问题三：接收丢字节或触发 Overrun

• 发生条件：短数据正常，连续高速输出或大量日志时丢字节。
• 可观察证据：HAL 错误码中出现 Overrun 类错误，接收帧 CRC 错误率升高，环形缓冲区溢出。
• 常见原因：接收中断没有及时重启，回调里执行耗时操作，波特率过高，主循环解析太慢，缓冲区太小，DMA 缓冲区边界处理错误。
• 排查顺序：先确认中断是否持续触发；再检查回调是否只做轻量操作；然后统计环形缓冲区水位；最后根据实际流量调整 DMA 或缓冲区大小。
• 处理方法：中断里只入队或写环形缓冲；复杂解析放到任务中；高吞吐接收改用 DMA + IDLE；必要时降低波特率或启用硬件流控。

UART 接收比发送更容易出问题，因为外部数据什么时候来由对端决定。只要软件没有及时取走旧数据，硬件接收寄存器就可能被新数据追上。

4.5 问题四：DMA 或中断只工作一次

• 发生条件：第一次接收或发送正常，第二次调用返回 HAL_BUSY，或后续没有回调。
• 可观察证据：第一次回调进入，后续不再进入；HAL 状态停在忙状态；DMA 计数器没有重新装载。
• 常见原因：接收完成后没有重新启动 HAL_UART_Receive_IT()，DMA 不是循环模式却没有重新启动，错误回调没有处理，DMA/USART 中断没有正确使能，缓冲区变量生命周期错误。
• 排查顺序：先看回调是否执行；再看回调里是否重新启动接收；检查 NVIC 中 USART 和 DMA 中断是否都启用；最后看错误回调是否曾经触发。
• 处理方法：在完成回调或任务中重新启动接收；处理错误后清理并重启；DMA 缓冲区使用静态或全局存储，不要用已经返回的局部变量。

4.6 问题五：RS-485 只能发送不能接收，或尾字节丢失

• 发生条件：使用 RS-485 收发器时，发送能看到 A/B 波形，但对端收不到完整帧，或本机收不到回复。
• 可观察证据：逻辑分析仪显示最后一个字节不完整；DE 引脚过早拉低；总线方向一直保持发送。
• 常见原因：DE/RE 方向控制错误，发送后未等待 TC 就切回接收，A/B 线接反，终端电阻或偏置异常，多节点同时发送冲突。
• 排查顺序：先单独看 MCU TX 和 DE 时序；再看收发器 A/B 差分波形；确认发送最后一个停止位结束后才释放 DE；最后检查协议层是否等待从机响应间隔。
• 处理方法：发送前拉高 DE，等待发送完成后再拉低 DE；确认 A/B 标识；使用 Modbus RTU 等协议时遵守帧间隔和主从时序。

5. 性能、可靠性与安全性

5.1 性能

UART 的有效吞吐量低于波特率对应的裸 bit 速率，因为每个字节还要携带起始位、校验位和停止位。115200 8N1 的有效载荷约为 11.5 KB/s，实际应用中还要扣除协议帧头、长度、CRC、转义和任务调度开销。

提高波特率可以提升吞吐，但会降低时钟误差和线缆质量的裕量。工程中不要只看串口工具能不能打开高波特率，还要确认 MCU 时钟源、过采样配置、USB-TTL 模块、隔离器、RS-232/RS-485 收发器和线缆是否都支持目标速率。

5.2 可靠性

可靠 UART 驱动不应该只关心 HAL_OK。至少要考虑：

• 接收使用环形缓冲区，避免突发数据直接覆盖。
• 上层协议带帧头、长度、校验和超时，避免丢 1 字节后永久错位。
• 错误回调记录 ORE、FE、PE 等错误，并能恢复接收。
• 中断里不做阻塞发送、复杂解析和大量 printf。
• 高速或不定长接收优先考虑 DMA + IDLE 或双缓冲策略。
• RTOS 项目中用队列、流缓冲或信号量把 ISR 与任务解耦。

5.3 安全性

UART 常用于调试和板内通信，很多产品会把命令行、日志或升级接口暴露在排针、测试点或外壳内部接口上。发布版本中需要避免把密钥、认证结果、隐私数据或设备控制命令直接打印到串口日志中。若 UART 命令能修改配置、擦写 Flash 或控制设备动作，应增加权限校验、命令白名单、长度检查和异常输入处理。

6. 结论

UART 的学习重点不是背某一个 HAL 函数，而是理解“没有共享时钟的串行字节流如何被收发器可靠还原”。只要掌握 TX/RX/GND 与电平标准、起始位和停止位、8N1 帧格式、波特率误差、接收采样、状态标志、缓冲区和 IDLE/DMA 接收机制，就能把大多数串口问题拆成可验证的硬件、协议或软件问题。实际项目中，最终结论仍应由真实波形、错误码、日志和测试结果支撑。
